Záložní zdroje

pro požárně
bezpečnostní zařízení

UNINTERRUPTIBLE POWER FOR FIRE DEVICES

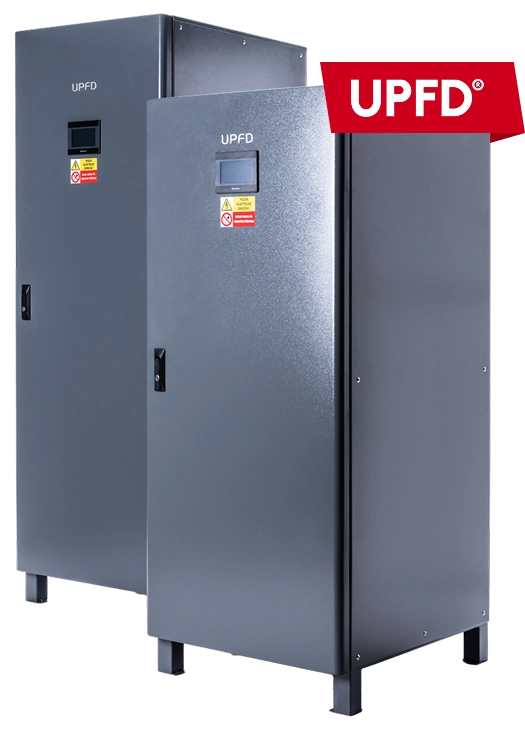

UPFD je inovativní záložní systém pro napájení požárních ventilátorů CHÚC, systémů ZOKT, sprinklerů, čerpadel a výtahů včetně řízení a monitoringu těchto technologií

Proč zvolit pro zálohování PBZ zařízení UPFD?

Zajištění napájení ze dvou nezávislých zdrojů v souladu s normou  ČSN 73 0848
Multizdrojové zařízení – UPFD se skládá z více nezávislých střídačů, čímž zvyšuje spolehlivost napájení PBZ
Programovatelná logika řízení jednotlivých koncových PBZ
Možnost výpisů historie událostí
Možnost provedení v požárně-odolných skříních (EI30, EI45, EI60, EI90, P30, P90)

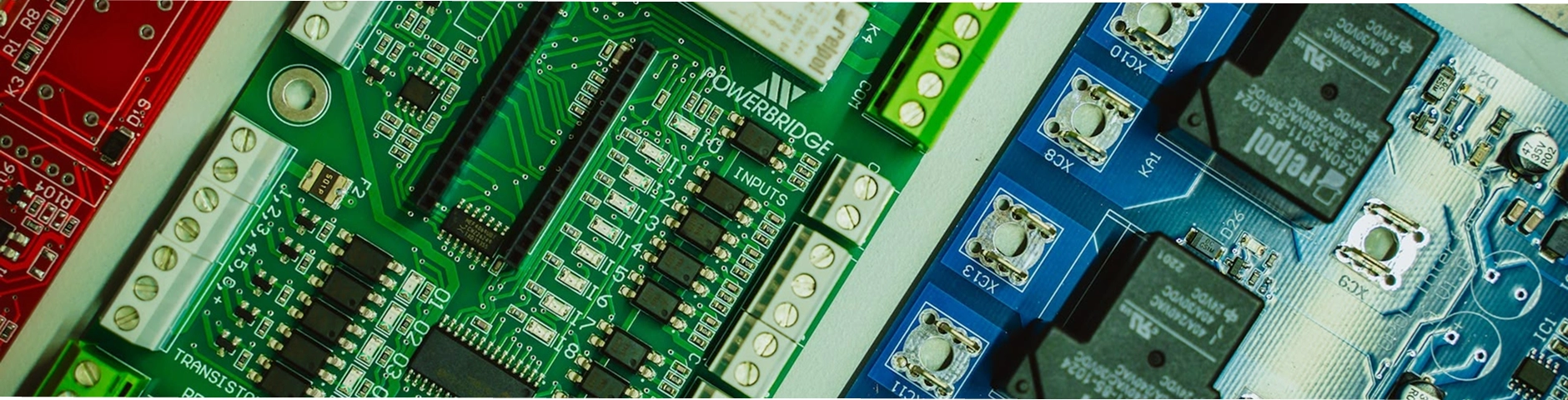

Vlastní vývoj, návrh a výroba PCB desek
Snížení nároků na vstupní jištění díky rozběhové rampě motorické zátěže
Dálková a lokální správa zařízení (bezpotenciálové kontakty, Ethernet, ModBus, GSM)
Možnost aktivního testování a monitoringu koncových zařízení na základě měření výstupního proudu bez dodatečné kabeláže
Zanedbatelný ztrátový výkon zařízení
Možnost napájení výtahů s rekuperací

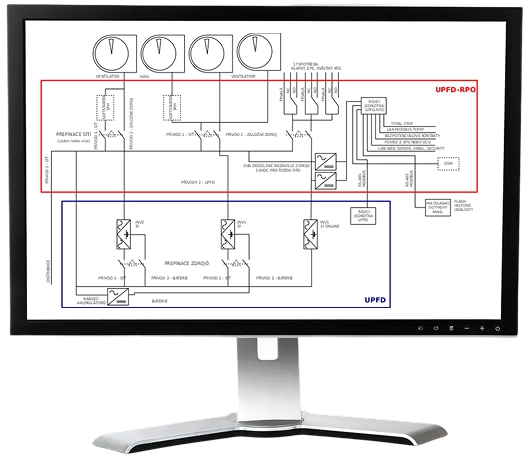

BLOKOVÉ SCHÉMA UPFD

Chci zobrazit schéma Stáhnout jako [PDF]

UPFD-RPO a UPFD tvoří vícezdrojový systém – vyšší spolehlivost napájení požárních zařízení.

Počet přepínačů sítí v UPFD-RPO odpovídá počtu invertorů v UPFD

HMI možno umístit: vzdáleně (např. velín, recepce) / v RPO UPFD / v UPFD

Princip funkce:

Varianta 1
V normálním režimu je přepínač sítí v RPO
přepnut na přívod 2 (záložní zdroj). V záložním zdroji je
invertor napájen při přítomnosti sítě z přívodu 1 (síť) a bez
přítomnosti vstupní sítě z přívodu 2 (baterie). Při případné
poruše invertoru se zátěž přepne v RPO pomocí přepínače sítí
na přívod 1 (síť).
Varianta 2
V normálním režimu je přepínač sítí v RPO
přepnut na přívod 1 (síť). Záložní zdroj je v režimu standby
a při výpadku vstupní sítě přepínač zdrojů v záložním zdroji
přepne na přívod 2 (baterie) a nastartuje invertor. V RPO se
přepínač sítí přepne na přívod 2 (záložní zdroj).

Vybrané reference

UPFD pro bytové domy

UPFD 104kW+33kW Tulipa, Třebešín
UPFD 74kW Zelené město, Praha
UPFD 3kW Polyfunkční dům, Řepy
UPFD 4kW BD Francouzská, Brno
UPFD 8kW BD Běhounská, Brno
UPFD 4kW BD Pod Vítkovem, Praha
UPFD 109kW+65kW Riverpark, Modřany
UPFD 26kW+31kW BD Kamýk, Praha
UPFD 6kW BD Prokopka, Pardubice
UPFD 8kW Apart hotel, Praha

UPFD pro technologické parky a skladovací haly

UPFD 2×18kW VGP Rajhrad, hal 1 
UPFD 11kW Integrační centrum, Pardubice 
UPFD 8kW Vista House, Praha 
UPFD 29kW Švédské šance, Brno 
UPFD 4kW Administrativní budova, Planá n. Lužnicí 
UPFD 30kW VGP Park, Liberec 
UPFD 10kW TP Jihlava 
UPFD 45kW MSE Laufen, Znojmo 
UPFD 75kW Thimm obaly, Všetaty 
UPFD 45kW CTP, Modřice

UPFD pro zábavní a sportovní centra

UPFD 3,5kW Kino Centrum, Karviná
UPFD 2kW Archeologický depozitář, Tábor
UPFD 34kW Sokolovna, Hulín
UPFD 10kW Volnočasové centrum, Kroměříž
UPFD 2×45kW Klub Kotva, Praha
UPFD 35kW Atletická hala, Vítkovice
UPFD 14kW eFi Hotel, Brno
UPFD 2,2kW Sportovní centrum, Hostivař
UPFD 3kW Sportovní hala, Hostivice

UPFD pro nákupní centra a obchody

UPFD 11kW Penny Praha
UPFD 5,5kW Albert Slavičín
UPFD 5,5kW OC Dyje, Znojmo
UPFD 6kW OC Strakonice
UPFD 10kW IKEA Malacky, Slovensko
UPFD 3kW NC Sokolnice
UPFD 8kW Hypermarket Albert, Česká Lípa
UPFD 37kW Billa Chodov
UPFD 3kW Billa Prosek
UPFD 9kW Jednota Vimperk

UPFD pro vzdělávací zařízení

UPFD 16kW ZŠ Gajdošova, Brno
UPFD 4kW Gymnázium Jihlavská, Brno
UPFD 13kW ZŠ Hrušky
UPFD 3kW SŠ AHOL, Ostrava
UPFD 5,5kW MU Přírodověd. fak. Brno
UPFD 11kW ZŠ Nebušice
UPFD 3kW Rekonstrukce areálu VUT Brno
UPFD 5,5kW Univerzita Tomáše Bati, Zlín
UPFD 2,5kW ZŠ J. Š. Baara, Č. Budějovice
UPFD 25kW VFU Brno

UPFD pro průmyslové a výrobní objekty
